Tuto vidéo : Entretenir sa fourche VTT Fox 36 RC2

Publié : Le 06 Octobre 2016 à 10:36
Écrit par
Publié par : World-VTT - Corrigé par : World-VTT
Article vu : 36 fois
Nettoyage, changement des racleurs, purge, et remontage. Suivez le guide de l'entretien de sa fourche FOX 36 RC2, à réaliser 1 à 2 fois par an.

Tutoriel : Entretenir sa fourche Fox 36 RC2

La liste du matériel nécessaire pour purger sa FOX 36 RC2 est longue. Une fois que vous autez réuni le marteau, les tournevis, clés à douilles, récipient gradué, clé exagonale de 2 mm, maillet, huile de fourche et autres outils, place à l'action.

Maintenance de la fourche Fox 36 RC2 expliqué en vidéo par CR2V

Préparatifs

Votre fourche est démontée du vélo. Idéalement vous utilisez un pied d'atelier.
Vous avez à portée de main un récipient pour collecter l'ancienne huile.

Première étape : Décharger les cartouches d'air

Les cartouches d'air sont sous pression. Avant d'ouvrir la fourche il faudra donc veiller à bien décharger la fourche via la valve située en haut du plongeur droit.

Deuxième étape : Désolidariser les fourreaux

Utilisez la clé de 2 mm pour extraire la molette de réglage située en bas des fourreaux.
A l'aide d'une clé à douille, extraire les écrous puis chasser les cartouches à l'aide de l'outil approprié et d'un maillet en caoutchouc ou en plastique.

Troisième étape : Vider l'huile

Positionnez la fourche à la verticale au dessus du réciptient collecteur d'huile de manière à ce que l'huile usagée coule dedans.
Essuyer rapidement les plongeurs et les cartouches.

Quatrième étape : Extraire les joints racleurs

A l'aide d'une clé plate, vous pouvez faire levier pour extraire les joints racleurs. Bien veiller à ne pas endommager les joints ou l'intérieur de la fourche. Retirer le joint en mousse
Nettoyer ce qui doit l'être (poussière et autre) à l'aide d'alcool ispropylique.

Cinquième étape : Installer le nouveau kit de joints racleurs

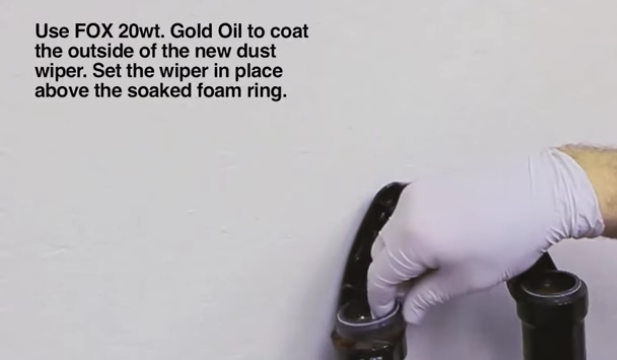

Lubrifier à l'huile de fourche grade 20 les joints en mousse. Les placer de chaque côté.

Idem pour les joints racleurs.

Sixième étape : Regonfler la cartouche de compression

Avant l'assemblage, vous pouvez regonfler la cartouche de compression.

Assembler les fourreaux sur les plongeurs.

Septième étape : Verser les niveaux d'huile

Renversez la fourche pivot en bas.
Utilisez un doseur à bequet verseur pour remplir la fourche du volume d'huile nécessaire.

--

Huitième étape : Revisser les cartouches sur les fourreaux

Les pas de vis sont nettoyés. Vous pouvez alors procéder dans l'ordre inverse et remonter les écrous en respectant le couple préconisé puis la molette de réglage en veillant à ce qu'elle fonctionne bien.

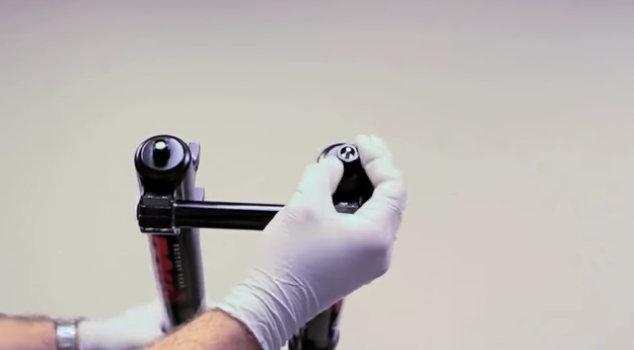

Etape ultime à ne pas oublier, visser le capuchon noir protecteur.
